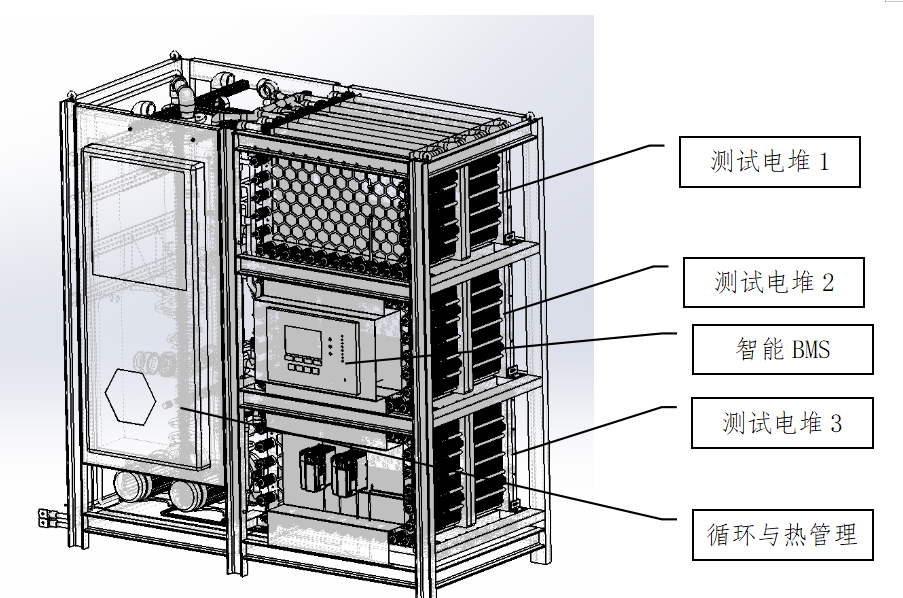

图1：功率单元布置图

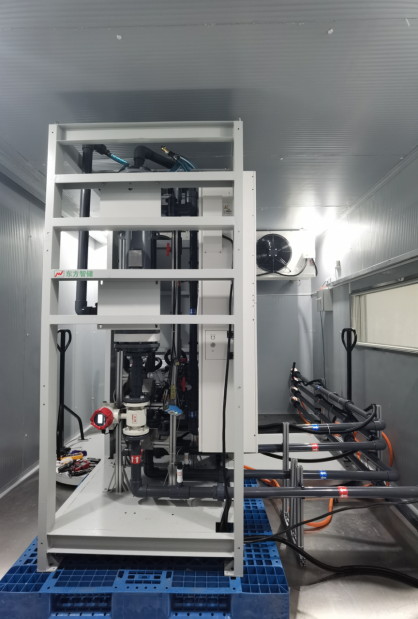

图2：功率单元高低温测试实景图

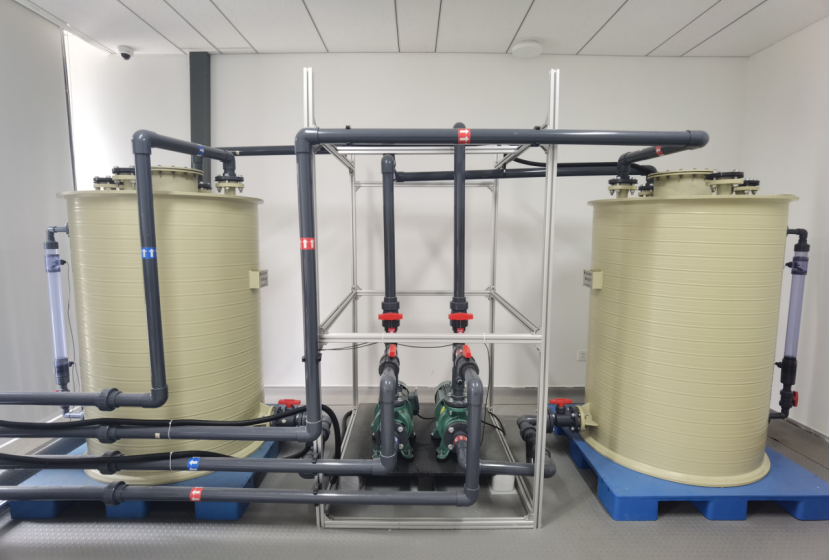

图3、容量单元实景图
东方智储电堆测试平台（32kW～125kW）主要应用场景有：液流电池电堆研发、中试、质检，电解液测试、循环系统测试、热管理系统测试、BMS测试、电堆认证等。平台依据GB/T 32509《全钒液流电池通用技术条件》、GB/T 33339《全钒液流电池系统 测试方法》、GB/T 43512《全钒液流电池可靠性评价方法》、NB/T 11062《全钒液流电池用电堆技术条件》等相关标准设计，平台由容量单元、功率单元、充放电测试仪（选配）组成。
Ø 采用容量单元和功率单元分体式设计，便于分别进行环境影响试验；
Ø 容量单元采用塔式构架，可搭载多台电堆，满足电堆均衡性试验、电解液旁路漏电流测试等系统测试要求；
Ø 配备智能BMS，支持程控测试。
功率单元性能参数：
序号 | 项目 | 指标 | 备注 |
1. | 外形尺寸 | 2450长×1280宽×2650高 （单位：毫米） | 内部安装3台电堆，电堆尺寸：1000长×800宽×600高 |
2. | 温度范围 | -20~55摄氏度 | 可选-40~85摄氏度 |
3. | 测试电堆数 | 1~3台 | 可选＞3台 |
4. | 测试电堆功率 | 10~125千瓦 | 可选＞125千瓦 |
5. | 通讯接口 | 以太网、CAN | 协议定制 |
6. | 电压范围 | 0~1000伏 | |
7. | 电流范围 | 0~1000安 | |
8. | 电压、电流、温度、压力、流量测量回路及精度 | 1~8路 精度0.5%FS | 测量回路及精度等级根据要求选配 |
9. | 制冷量 | 5~20千瓦 | |
10. | 制热量 | 2~10千瓦 | |
11. | 热交换器 | 2~20千瓦 | 碳化硅内衬 |
容量单元性能参数：
序号 | 项目 | 指标 | 备注 |
12. | 电解液罐 | 1~10立方 | 圆柱形、方形可选 |
13. | 循环泵 | 4~20千瓦 | 变频器控制，速度可调，控制逻辑可定制 |
14. | 循环系统 | DN32/50/100 | |
15. | 汇流池 | 2~20立方 |
